راهنمای جامع اتصالات ولتاژ پایین خودرو

کانکتور ولتاژ پایین خودرو یک وسیله اتصال الکتریکی است که برای اتصال مدارهای ولتاژ پایین در یک سیستم الکتریکی خودرو استفاده می شود. این بخش مهمی از اتصال سیم ها یا کابل ها به دستگاه های الکتریکی مختلف در خودرو است.
کانکتورهای ولتاژ پایین خودرو اشکال و انواع مختلفی دارند که رایج‌ترین آن‌ها عبارتند از: پین، نوع سوکت، نوع اسنپ، نوع حلقه محکم، نوع اتصال سریع و غیره. الزامات طراحی و ساخت آنها با ضد آب، ضد گرد و غبار، درجه حرارت بالا، مقاومت در برابر لرزش و سایر ویژگی ها برای انطباق با سیستم الکتریکی خودرو در انواع محیط های خشن.
استفاده از کانکتورهای ولتاژ پایین خودرو در طیف وسیعی از باتری‌های خودرو، موتورها، چراغ‌ها، تهویه مطبوع، ماژول‌های کنترل الکترونیکی، صوتی، و بسیاری دیگر از تجهیزات الکتریکی خودرو، در انواع انتقال و کنترل سیگنال الکتریکی قابل تحقق است. در عین حال، اتصال و جداسازی کانکتور ولتاژ پایین خودرو برای تعمیر و نگهداری خودرو و جایگزینی تجهیزات الکتریکی نسبتاً آسان و راحت است.

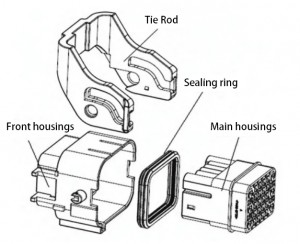

طراحی ساختار اتصال دهنده ولتاژ پایین
ترکیب کانکتور ولتاژ پایین خودرو

اجزای اصلی کانکتورهای ولتاژ پایین خودرو شامل موارد زیر است.

1. دوشاخه: دوشاخه جزء اصلی کانکتور ولتاژ پایین است که از یک پین فلزی، صندلی پین و پوسته تشکیل شده است. دوشاخه را می توان به سوکت، سیم یا کابل و تجهیزات الکتریکی خودرو بین مدار متصل کرد.

2. سوکت: سوکت یکی دیگر از اجزای اصلی کانکتور ولتاژ پایین است که از یک سوکت فلزی، صندلی سوکت و پوسته تشکیل شده است. سوکت و دوشاخه با استفاده از سیم یا کابل اتصال و تجهیزات الکتریکی خودرو بین مدار.

3. پوسته: پوسته ساختار محافظ خارجی اصلی اتصال دهنده های ولتاژ پایین است که معمولاً از پلاستیک های مهندسی یا مواد فلزی ساخته می شود. این عمدتا نقش ضد آب، ضد گرد و غبار، مقاوم در برابر خوردگی، ضد لرزش و غیره را ایفا می کند، برای محافظت از مدار داخلی کانکتور تحت تأثیر محیط خارجی قرار نمی گیرد.

4. حلقه آب بندی: حلقه آب بندی معمولاً از لاستیک یا سیلیکون و سایر مواد ساخته می شود که عمدتاً برای ضد آب و آب بندی مدار داخلی کانکتور استفاده می شود.

5. صفحه فنر: صفحه فنر یک ساختار مهم در اتصال است، می تواند تماس نزدیک بین دوشاخه و سوکت را حفظ کند، بنابراین از ثبات اتصال مدار اطمینان حاصل می کند.

به طور کلی، ترکیب کانکتورهای ولتاژ پایین خودرو نسبتا ساده است، اما نقش آنها در سیستم الکتریکی خودرو بسیار مهم است و به طور مستقیم بر اثر کار تجهیزات الکتریکی خودرو و ایمنی تأثیر می گذارد.



نقش اتصال دهنده های ولتاژ پایین خودرو

کانکتور ولتاژ پایین خودرو بخش مهمی از سیستم الکتریکی خودرو است، نقش اصلی اتصال و کنترل تجهیزات الکتریکی کم ولتاژ است. به طور خاص، نقش آن شامل جنبه های زیر است:

1. اتصال مدار: می تواند سیم ها یا کابل ها را به تجهیزات الکتریکی خودرو متصل کند تا اتصال مدار را محقق کند.

2. حفاظت مدار: می تواند مدار را برای جلوگیری از اتصال کوتاه، شکستن مدار، نشت و سایر مشکلات ناشی از محیط خارجی، عملکرد نامناسب و سایر عوامل محافظت کند.

3. انتقال سیگنال الکتریکی: می تواند انواع سیگنال های الکتریکی مانند سیگنال های کنترل، سیگنال های سنسور و غیره را برای تحقق بخشیدن به کار عادی تجهیزات الکتریکی خودرو منتقل کند.

4. کنترل تجهیزات الکتریکی: می تواند کنترل تجهیزات الکتریکی خودرو، مانند کنترل چراغ ها، صوتی، ماژول های کنترل الکترونیکی و غیره را تحقق بخشد.
کانکتورهای ولتاژ پایین خودرو در سیستم الکتریکی خودرو نقش حیاتی در تضمین عملکرد عادی و ایمنی تجهیزات الکتریکی خودرو دارند.
اصل کار کانکتور ولتاژ پایین خودرو

اصل کار کانکتورهای ولتاژ پایین خودرو عمدتاً شامل اتصال و انتقال مدارها است. اصل کار خاص آن به شرح زیر است.

1. اتصال مدار: از طریق تماس های رابط در داخل سیم یا کابل متصل به تجهیزات الکتریکی خودرو، ایجاد یک اتصال مدار. کنتاکت های رابط می توانند از نوع سوکت، نوع ضربه ای، نوع چین دار و اشکال دیگر باشند.

2. حفاظت مدار: از طریق مواد عایق داخلی و خارجی ضد آب، ضد گرد و غبار، مقاومت در برابر درجه حرارت بالا و سایر ویژگی ها برای محافظت از عملکرد عادی مدار. به عنوان مثال، در یک محیط مرطوب، مواد عایق داخلی کانکتور می توانند نقش ضد آب را در جلوگیری از ورود آب به کانکتور در داخل مدار کوتاه ایفا کنند.

3. انتقال سیگنال الکتریکی: می تواند انواع سیگنال های الکتریکی مانند سیگنال های کنترل، سیگنال های سنسور و غیره را منتقل کند. این سیگنال ها را می توان در سیستم الکتریکی خودرو منتقل و پردازش کرد تا عملکرد عادی تجهیزات الکتریکی خودرو را محقق کند.

4. کنترل تجهیزات الکتریکی: می تواند کنترل تجهیزات الکتریکی خودرو را تحقق بخشد.
به عنوان مثال، هنگامی که ماشین در حال کار است، کانکتور می تواند چراغ ها، پخش صدا و کار ماژول کنترل الکترونیکی را کنترل کند. این سیگنال های کنترلی را می توان از طریق تماس های داخلی کانکتور برای تحقق کنترل تجهیزات الکتریکی خودرو منتقل کرد.
به طور خلاصه، اتصالات ولتاژ پایین خودرو از طریق اتصال و انتقال سیگنال های مدار برای دستیابی به عملکرد عادی تجهیزات الکتریکی خودرو. اصل کار آن ساده، قابل اعتماد است و می تواند تضمینی برای عملکرد پایدار سیستم های الکتریکی خودرو باشد.



مشخصات استاندارد کانکتور ولتاژ پایین خودرو

استانداردهای کانکتورهای ولتاژ پایین خودرو معمولاً توسط سازندگان خودرو یا سازمان های صنعتی مرتبط تعیین می شود. در زیر برخی از استانداردهای رایج اتصال دهنده ولتاژ پایین خودرو آورده شده است.

1.ISO 8820: این استاندارد الزامات عملکرد و روش های تست اتصالات ولتاژ پایین خودرو را مشخص می کند که برای اتصال تجهیزات الکتریکی داخل و خارج خودرو اعمال می شود.

2. SAE J2030: این استاندارد الزامات طراحی، عملکرد و تست اتصالات الکترونیکی خودرو را پوشش می دهد.

3. USCAR-2: این استاندارد الزامات طراحی، مواد و عملکرد اتصالات خودرو را پوشش می دهد و یک استاندارد پرکاربرد در میان تولیدکنندگان و تامین کنندگان خودرو در آمریکای شمالی است.

4. JASO D 611: این استاندارد در مورد الزامات عملکرد و تست کانکتورهای خودرو اعمال می شود و رنگ و علامت گذاری سیم های داخل کانکتور را مشخص می کند.

5. DIN 72594: این استاندارد الزامات ابعاد، مواد، رنگ ها و غیره کانکتورهای وسایل نقلیه را مشخص می کند. لازم به ذکر است که مناطق مختلف و خودروسازان ممکن است از استانداردهای متفاوتی استفاده کنند، بنابراین هنگام انتخاب و استفاده از کانکتورهای ولتاژ پایین خودرو، باید استاندارد و مدلی را انتخاب کنید که مطابق با شرایط واقعی باشد.
حالت اتصال و جدا کردن کانکتور ولتاژ پایین خودرو

روش های وصل و جدا کردن کانکتورهای ولتاژ پایین خودرو مشابه کانکتورهای برق عمومی است، اما برخی ویژگی های اضافی باید مورد توجه قرار گیرد. موارد زیر برخی از اقدامات احتیاطی متداول در اتصال و جدا کردن کانکتور ولتاژ پایین خودرو است.

1. هنگام قرار دادن کانکتور، مطمئن شوید که کانکتور در موقعیت مناسب قرار دارد تا از قرار دادن کانکتور در جهت مخالف یا کج قرار دادن آن خودداری کنید.

2. قبل از قرار دادن کانکتور، سطح کانکتور و دوشاخه باید تمیز شود تا اطمینان حاصل شود که فیش کانکتور می تواند در موقعیت صحیح قرار گیرد.

3. هنگام قرار دادن کانکتور، جهت و زاویه صحیح درج با توجه به طراحی و شناسایی کانکتور تعیین شود.

4. هنگام قرار دادن کانکتور، لازم است نیروی مناسب اعمال شود تا اطمینان حاصل شود که دوشاخه کانکتور می تواند به طور کامل وارد شود و محکم به کانکتور متصل شود.

5. هنگام جدا کردن کانکتور، لازم است آن را مطابق با الزامات طراحی کانکتور عمل کنید، مانند فشار دادن دکمه روی کانکتور یا باز کردن پیچ روی کانکتور برای آزاد کردن قفل کانکتور، و سپس به آرامی کانکتور را جدا کنید.

علاوه بر این، مدل‌های مختلف کانکتورهای ولتاژ پایین خودرو ممکن است روش‌ها و اقدامات احتیاطی مختلفی برای اتصال و جدا کردن پریز داشته باشند، بنابراین در استفاده باید طبق دستورالعمل‌های کانکتور و استانداردهای مربوط به عملکرد باشد.



درباره دمای کارکرد کانکتورهای ولتاژ پایین خودرو

دمای عملکرد کانکتورهای ولتاژ پایین خودرو به جنس و طراحی کانکتور بستگی دارد و مدل های مختلف کانکتورها ممکن است محدوده دمای عملکرد متفاوتی داشته باشند. به طور کلی، محدوده دمای عملکرد کانکتورهای ولتاژ پایین خودرو باید بین -40 درجه سانتیگراد و +125 درجه سانتیگراد باشد. هنگام انتخاب کانکتورهای ولتاژ پایین خودرو، توصیه می شود کانکتوری را انتخاب کنید که برای استفاده در طیف وسیعی از کاربردها مناسب باشد.
هنگام انتخاب کانکتورهای ولتاژ پایین خودرو، باید به استفاده از محیط کانکتور و شرایط عملیاتی توجه شود تا اطمینان حاصل شود که مواد و طراحی کانکتور را می توان با تغییرات دما در محیط تطبیق داد. اگر کانکتور در دمای خیلی بالا یا خیلی پایین استفاده شود، ممکن است منجر به خرابی یا آسیب کانکتور شود و در نتیجه بر عملکرد عادی سیستم الکتریکی خودرو تأثیر بگذارد.
بنابراین هنگام استفاده از کانکتورهای ولتاژ پایین خودرو باید مطابق با استانداردهای مربوطه و الزامات سازنده انتخاب و مورد استفاده قرار گیرند.
